儀器概述
隨著電力行業的發展和微機綜合自動化產品的推廣應用，保護回路和計量回路的接線正確與否，直接影響到電力系統工作的穩定性和電費計量的準確性，而這兩點正是電力系統非常重要的兩個方面。
由于保護裝置和高壓計量裝置的接線比較多，容易造成錯誤接線，而又不易被察覺，（尤其是差動保護的復雜接線，有時高、低側同時引入，又存在不同的聯結組別，容易接錯，而在平時運行中又可能不會誤動或拒動，存在很大的隱患）。我公司根據現場測試需要，適時開發出“保護回路矢量分析儀”。

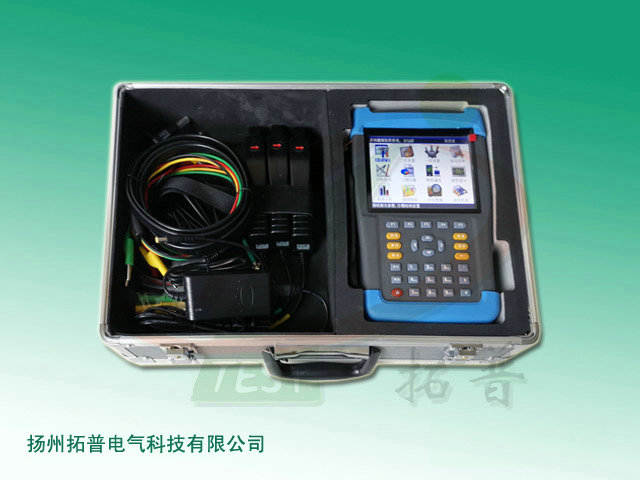

TPSLC 保護回路矢量分析儀集多功能于一身，主要測量功能有：
（1）相位儀功能—校驗主變差動保護和母線差動相位的正確性；
（2）電參量測試儀功能—測試電力系統必要的電參量參數；
（3）計量接線檢測儀功能—對三相三線電能計量接線進行檢測；
（4）諧波含量測試功能—現場測試電壓和電流的諧波含量；
（5）示波器功能—顯示柱狀圖，做為簡單的示波器，用來觀察測試信號波形。
該測量儀器采用DSP交流采樣，可同時測量三路電壓和三路電流模擬量，儀器六通道矢量同屏顯示，人機對話界面友好。
本儀器采用手持式結構，高強度工程塑料機箱，堅固且輕便，使用簡便，方便了現場使用，是電力工作者的得力助手。
功能特點
1、三路電壓、三路電流矢量同屏顯示，對于復雜差動保護裝置可采用雙鉗法進行多次測量，再繪制出完整的六角圖。
2、采用鉗形電流互感器接線，不用斷開電流回路，安全方便。
3、可進行復雜保護裝置的矢量分析，判斷接線是否正確，并給出正確的接線圖以供對比。
4、可進行常規電參量測試，同時顯示三相電壓、三相電流、三相有功功率、三相視在功率、三相相位角；并可直讀折算到互感器一次側的電壓幅值、電流的幅值、功率的數值。
5、可進行三相三線高壓計量裝置錯誤接線檢查，能對三相三線48種接線進行分析判斷，直接給出分析結果；查處隨意改變計量接線的竊電手段，有效避免電費流失。
6、可進行現場被測信號的諧波分析，能分析出2～21次諧波的各次含量，自動計算出總諧波失真度。
7、大屏幕、高亮度的彩色液晶顯示，全漢字圖形化菜單及操作提示實現友好的人機對話，硅膠觸摸按鍵使操作更舒適、手感更佳，液晶寬溫、帶亮度調節，適應冬夏各季環境應用。
8、大容量鋰電池供電，連續工作長達8小時。
9、用戶可隨時將測試的數據以記錄的形式保存下來，以供集中統一管理、備案、查閱，可存儲1000組以上的數據。
10、具備萬年歷、時鐘功能，實時顯示測試工作進行的日期及時間。
11、體積小、重量輕，便于現場使用。
技術參數
1、輸入特性
（1）電壓通道數量：3通道
（2）電壓測量范圍：0～450V
（3）電壓顯示分辨率：0.01V
（4）電流通道數量：3通道
（5）電流測量范圍：0～10A
（6）電流顯示分辨率：0.0001A
（7）相位測量范圍：－180°～＋180°
（8）諧波分析次數：2～21次
2、準確度
（1）電壓：±0.2%
（2）電流、功率：±0.5%
（3）相角：±1°
（4）諧波電壓含有率測量誤差：≤0.3%
（5）諧波電流含有率測量誤差：≤0.5%
3、工作溫度：-15℃～+40℃
4、充電電源：AC220V
5、主機功耗：≤3VA
6、電池工作時間：≤10小時
7、絕緣：
（1）電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。
（2）工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
