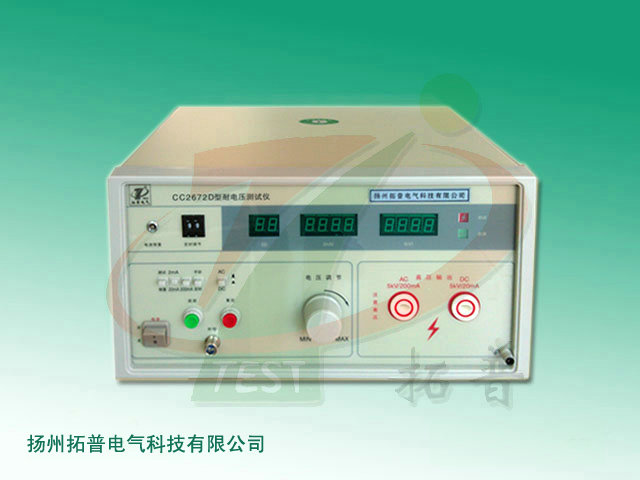

該耐壓儀(全稱:耐電壓測試儀)用于時速350公里動車組項目的單車功能調試,對該動車組車輛電氣配線進行耐壓試驗,以檢測導線的配線質量。
設備主要要求及主要規格參數
主要技術參數
輸入電源:交流220V±10% 或AC380V±10%,50Hz±1Hz
試驗輸出電壓范圍: AC 0-5KV連續可調,50Hz
電壓精度:±3%
泄漏電流值:0-200mA
加載: 加載電壓應從0V電壓開始,升壓過程中以能夠讀出電壓值的速度盡快上升到試驗電壓值
容量:不小于1KVA
輸出電壓測量方式:高壓側測量。
顯示:主要參數電壓、電流、計時顯示,全部采用數顯。
主要功能
自動保護功能:在受試電路的泄漏電流值超過預設規定值時,耐壓儀應能夠自動切斷輸出電源,以有效的保護被試設備免遭損壞。
試驗參數可調節性:該耐壓儀應能在AC0-5KV之間連續調節試驗電壓;泄漏電流值應能夠方便設定;
安全提示功能:在被試系統發生擊穿、閃絡現象時,耐壓儀自動切斷輸出電源的同時,發出聲光報警,保護儀器不被損壞,聲光報警具備恢復功能。
耐壓儀的操作應直觀簡潔,使用方便,方便維修和更換元器件。
耐壓儀的輸出端電線應足夠長(至少35m),便于長距離的連接,設置收放線裝置或掛線裝置,并且連接方式安全可靠。輸出線的絕緣必須滿足試驗電壓5KV的使用要求。耐壓儀自帶6m的輸入線,輸入輸出線必須加護套保護。
耐壓儀為可移動式,運行靈活可靠,耐用,到工位后可與地面支撐并且可以鎖緊制動,保證工作可靠安全。耐壓儀各項標識清晰,齊全,準確。
耐壓儀需設計放電桿放電位置,確保安全并且放電方便。
每臺耐壓儀配套絕緣手套、絕緣靴和放電桿的配件
信息整理:揚州拓普電氣科技有限公司
